雷達物位計
產品編號：RZRD1000系列
產品名稱：RZRD1000系列智能雷達物位計，雷達液位計 制造生產許可證(蘇制083117019號)
產品類別：智能雷達物位計，雷達液位計
RZRD1000A系列智能雷達物位計、智能雷達液位計系列產品選型手冊點擊下載............

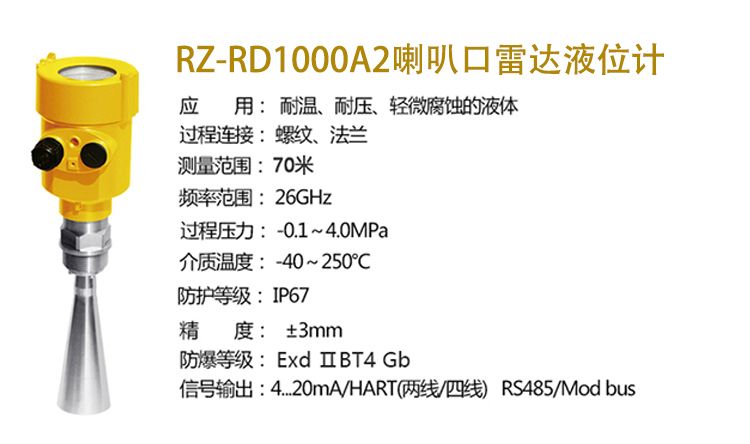

RZRD1000A系列高頻雷達物位計、雷達液位計簡介
產品名稱：RZRD1000系列智能雷達物位計，雷達液位計 制造生產許可證(蘇制083117019號)
產品類別：智能雷達物位計，雷達液位計
RZRD1000A系列智能雷達物位計、智能雷達液位計系列產品選型手冊點擊下載............
RZRD1000A系列高頻雷達物位計、雷達液位計簡介
DCRD1000A系列傳感器是26G高頻雷達式物位、液位測量?jī)x表，輸出4-20mA模擬信號，測量大距離可達70米。天線被進一步優化處理，新型的快速的微處理器可以進行更高速率的信號分析處理，使得儀表可以用于：反應釜或固體料倉非常復雜的測量條件。
RZRD1000A系列高頻雷達物位計、雷達液位計原理
高頻微波脈沖發射較窄的微波脈沖，經天線向下傳輸，微波接觸到被測介質表面后被反射回來，再次被天線系統接收并將其傳輸給電子線路部分自動轉換成物位信號。（因?yàn)槲⒉▊鞑ニ俣葮O快，電磁波到達目標并經反射返回接收器這一來回所用的時間幾乎是瞬間的
注：使用雷達物位計時，務必保證高料位不能進入測量盲區（圖中D所示區域）。
RZRD1000A系列高頻雷達物位計、雷達液位計特點
雷達物位計采用了高達26GHz的發射頻率，因而具有：
•非接觸雷達，無磨損，無污染
•天線尺寸小，便于安裝
•波長更短，對在傾斜的固體表面有更好的反射
•測量盲區更小，對于小罐測量也會取得良好的效果
•波束角小，能量集中，增強了回波能力的同時，又有利于避開干擾物
•幾乎不受腐蝕、泡沫影響
•幾乎不受大氣中水蒸氣、溫度和壓力變化影響
•嚴重粉塵環境不會影響電磁波工作
•高信噪比，即使在波動的情況下也能獲得更優的性能
•高頻率，是測量固體和低介電常數介質的佳選擇

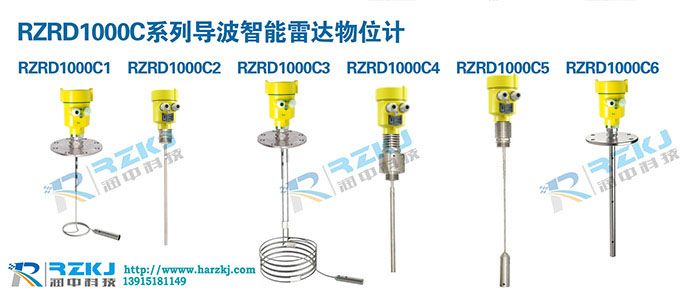

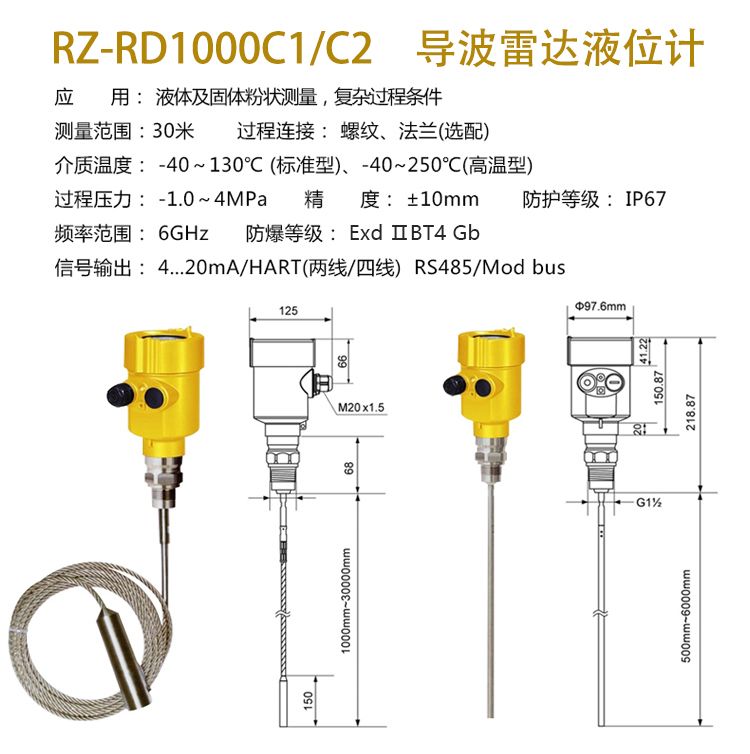

RZRD1000C系列智能導波雷達物位計、智能導波雷達液位計系列產品選型手冊點擊下載............
RZRD1000C系列智能導波雷達物位計、導波雷達液位計測量原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物
位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，
并將距離信號轉化為物位信號。
輸入 反射的脈沖信號沿纜繩傳導至儀表電子線路部分，微處理器對此信號進行處理，識別出微波脈沖在物料
表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T
成正比： D=C×T/2 其中 C 為光速 因空罐的距離 E 已知，則物位 L 為： L=E-D 輸出
通過輸入空罐高度 E（=零點），滿罐高度 F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表 適應測量環境。對應于 4－20mA 輸出。
測量范圍
F----測量范圍 E----空罐距離 B----頂部盲區
L----探頭到罐壁的小距離 頂部盲區是指物料高料面與測量參考點之間 的小距離。 底部盲區是指纜繩底部附近無法精確測量的 一段距離。 頂部盲區和底部盲區之間是有效測量距離。 注意： 只有物料處于頂部盲區和底部盲區之間時，才能 保證罐內物位的可靠測量。
RZRD1000C系列智能導波雷達物位計、智能導波雷達液位計系列產品選型手冊點擊下載............
RZRD1000C系列智能導波雷達物位計、導波雷達液位計測量原理
導波雷達是基于時間行程原理的測量?jī)x表，雷達波以光速運行，運行時間可以通過電子部件被轉換成物
位信號。探頭發出高頻脈沖并沿纜式探頭傳播，當脈沖遇到物料表面時反射回來被儀表內的接收器接收，
并將距離信號轉化為物位信號。
表面所產生的回波。正確的回波信號識別由智能軟件完成，距離物料表面的距離 D 與脈沖的時間行程 T
成正比： D=C×T/2 其中 C 為光速 因空罐的距離 E 已知，則物位 L 為： L=E-D 輸出
通過輸入空罐高度 E（=零點），滿罐高度 F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表 適應測量環境。對應于 4－20mA 輸出。
測量范圍
F----測量范圍 E----空罐距離 B----頂部盲區
L----探頭到罐壁的小距離 頂部盲區是指物料高料面與測量參考點之間 的小距離。 底部盲區是指纜繩底部附近無法精確測量的 一段距離。 頂部盲區和底部盲區之間是有效測量距離。 注意： 只有物料處于頂部盲區和底部盲區之間時，才能 保證罐內物位的可靠測量。
RZRD1000C系列智能導波雷達物位計、導波雷達液位計特點：
●導波雷達物位計DCRD1000C系列是基于時間行程原理的測量?jī)x表， 其測量不受液體密度、物料的電氣特性、液體表面的湍流和泡沫等因素影響，安全可靠穩定。
●通用性強：可測量液位及料位，可滿足不同溫度、壓力、介質的測量要求，測量溫度可達250℃，壓力可達2MPa，并可應用于腐蝕、沖擊等惡劣場合。
●防掛料：獨特的電路設計和傳感器結構，使其測量可以不受傳感器掛料影響，無需定期清潔，避免誤測量。
●免維護：測量過程無可動部件，不存在機械部件損壞問題，無須維護。
●抗干擾：接觸式測量，抗干擾能力強，可克服蒸汽、泡沫及攪拌對測量的影響。
●準確可靠：測量量多樣化，使測量更加準確，測量不受環境變化影響，穩定性高，使用壽命長。
雷達物位計產品咨詢、選型、報價， 咨詢電話：0517-86917118，手機： 1560-1403-222
