螺旋轉子流量計
產品名稱：RZ-LLT螺旋轉子流量計
產品類別：螺旋轉子流量計
RZ-LLT螺旋轉子流量計的詳細資料：
RZ-LLT螺旋轉子流量計(以下簡稱流量計)是目前國內新一代容積式流量計。是一種設計獨特、經過精密加工裝配的新型容積式流量計。一對螺旋轉子是計量腔體內唯一的運動體，起到分割、測算、運送和排泄被測液體的作用。該型號流量計在結構上增加了定位齒輪，使兩只轉子間在轉動時達到彼此互不接觸。該流量計工作時運轉平穩、噪音低、磨損少、準確度高，粘度適應性強，可以允許被測液體中的微細顆粒通過，從而不易卡表。該流量計經過化學鍍鎳處理，因此具有防腐、耐磨的特性，可代替不銹鋼材質的流量計 。
二、工作原理：

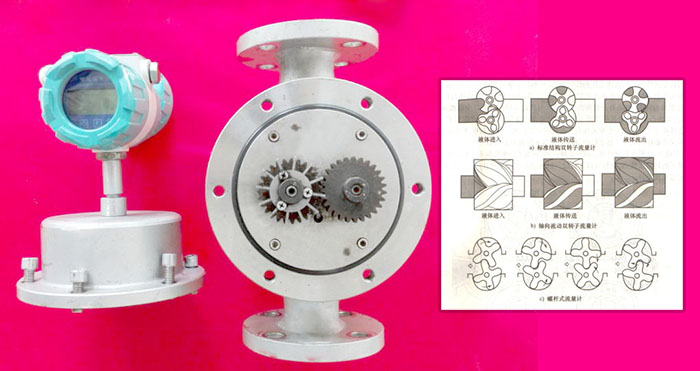

螺旋轉子流量計的工作原理是兩個相反方向旋轉的螺旋形轉子，放在一個堅固的計量室內。轉子間、轉子與殼體、上下蓋板間保持佳的工作間隙，轉子間作純滾動運轉。 當被測氣體進入雙轉子流量計入口端，推動轉子旋轉，每轉動一周就排出相等體積的氣體6次，這就是旋轉定排量工作原理。轉子經傳感器傳遞給智能電子計數器，從而實現累積流量和瞬時流量顯示。
1、可測液體 石油、石油產品、化工介質等；
2、公稱通徑(mm) 10、15、25、40、50、80、100、150、200、250、300 ；
3、準確度(%) 0.1、0.2、0.5；
4、壓力損失 0.4-3 mPa.s時<40KPa；
5、工作壓力(MPa) 1.6、2.5、4.0、6.3；
6、溫度范圍(℃) -20～+60、-20～+120、+100～+200、+150～+250；
7、防護等級 IP65；
8、環境溫度( -30～+70℃)；
9、介質粘度(0.32～1000mPa.smPa.s)；
三、產品應用：
螺旋轉子流量計是用于管道中液體流量測量和控制的精密儀表，它具有計量精確度高、體積小、流量范圍寬、重復較輕、流量計運轉平穩、噪聲低、磨損少、無脈動、粘度適應性強、維修方便、壽命長，即使在小流量范圍內運行也能準確計量等特點。因此，**應用于石油、化工、冶金、輕工、交通、商業、碼頭、電力等各部門，特別適用于石油制品和化學溶液等流體的商貿交易計量和工程自動化計量管理控制，并可輸出電脈沖和4～20mA標準電流信號，供顯示儀表及計算機處理，作自控和數據處理等。
螺旋轉子流量計測量范圍:
|
型號 |
口徑 |
粘度mPa.s |
||||||
|
0.3~0.8 |
0.8~2 |
2~15 |
15~400 |
400~1000 |
1000~2000 |
2000~3500 |
||
|
汽油 |
煤油 |
柴油、機油 |
重油 |
高粘度液體 |
||||
|
LLT-0252 |
25 |
3~9 |
1.5~10 |
1~10 |
1~10 |
1~8 |
1~8 |
1~6 |
|
LLT-0401 |
40 |
3~9 |
1.5~10 |
1~10 |
1~10 |
1~8 |
1~8 |
1~6 |
|
LLT-0402 |
7~20 |
3~22 |
2.5~25 |
2~25 |
2~18 |
2~18 |
3~12 |
|
|
LLT-0501 |
50 |
7~20 |
3~22 |
2.5~25 |
2~25 |
2~18 |
2~18 |
3~12 |
|
LLT-0502 |
9~36 |
4.5~36 |
3.6~36 |
3.6~36 |
2.8~25 |
2.8~25 |
4.5~18 |
|
|
HLLT-0801 |
80 |
9~36 |
4.5~36 |
3.6~36 |
3.6~36 |
2.8~25 |
2.8~25 |
4.5~18 |
|
LLT-0802 |
20~80 |
10~80 |
10~100 |
10~100 |
6.5~56 |
6.5~56 |
5~40 |
|
|
LLT-1001 |
100 |
20~80 |
10~80 |
10~100 |
10~100 |
6.5~56 |
6.5~56 |
5~40 |
|
LLT-1002 |
25~100 |
13~100 |
15~150 |
15~150 |
8.5~80 |
8.5~80 |
6.5~55 |
|
|
LLT-1501 |
150 |
25~100 |
13~100 |
15~150 |
15~150 |
8.5~80 |
8.5~80 |
6.5~55 |
|
LLT-1502 |
55~225 |
30`250 |
25~250 |
25~250 |
18~150 |
18~150 |
10~100 |
|
|
LLT-2001 |
200 |
55~225 |
30`250 |
25~250 |
25~250 |
18~150 |
18~150 |
10~100 |
|
LLT-2002 |
90~360 |
50~400 |
40~400 |
40~400 |
28~240 |
28~240 |
20~160 |
|
|
LLT-2501 |
250 |
90~360 |
50~400 |
40~400 |
40~400 |
28~240 |
28~240 |
20~160 |
|
LLT-2502 |
130-540 |
65-540 |
60-600 |
60-600 |
42-360 |
42-360 |
30-240 |
|
|
LLT-3001 |
300 |
130-540 |
65-540 |
60-600 |
60-600 |
42-360 |
42-360 |
30-240 |
|
LLT-3002 |
220-800 |
110-900 |
95-950 |
95-950 |
70-600 |
70-600 |
54-450 |
|
|
LLT-3501 |
350 |
220-800 |
110-900 |
95-950 |
95-950 |
70-600 |
70-600 |
54-450 |
四、螺旋轉子流量計選用要求：
1、選用流量計時，建議根據被測液體流量大小對照流量計流量范圍的30～70%選規格；根據液體溫度高低、管道壓力大小、液體的腐蝕性質和粘度等方面來選擇流量計的型號
2、訂貨時請寫明流量計的型號、口徑(mm)、是否防爆、介質名稱、大流量(m3/h)、高工作壓力(MPa)、高工作溫度(℃)、介質粘度(mPa.s)，對于測量腐蝕介質，用戶還須寫明介質的腐蝕性質、介質濃度(%)、介質溫度(℃)，
3、本產品可根據用戶要求，在表頭內裝配電脈沖/電流發訊裝置。
4、訂購配件時，請按附解體圖、明細表及其說明填寫；
5、用戶如有特殊要求，請在訂貨時提出。
6、我公司可提供與流量計配套使用的過濾器、消氣器、智能流量積算儀。
