智能電磁流量計作為一種在工業生產中用于管道液體流量測量儀表，其優越的方便性和穩定性得到用戶的**接受，現已成為使用量特別巨大的流量測量計之一。我們知道，用于流量測量的儀表類型有很多種，每一種流量計工作時所遵循的原理和技術也不盡相同，智能電磁流量計也一樣，要使其能夠發揮其穩定的性能，得到生產中所需要的精確測量數據，需要滿足儀表正常工作基本條件，當然**理想的測量環境只能在實驗室得到，現場安裝和測量時，工狀條件各不一樣，其對于測量結果的影響差異也很不一樣。因此，我們就需要對于設備的結構和工作情況了解越深入和詳細，對于測量工作的才能做得越好。

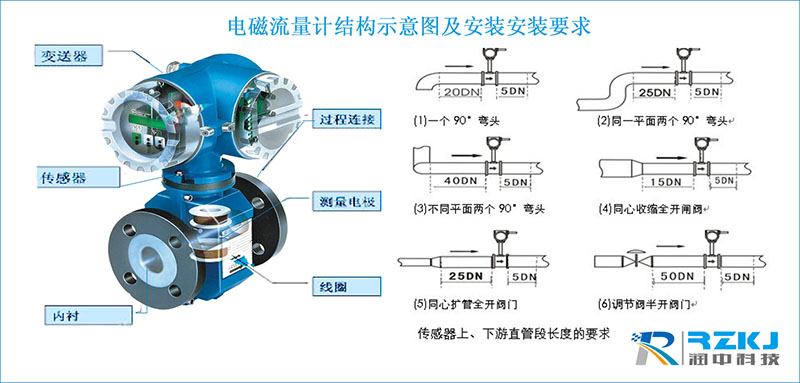

無論哪一種類型的管道測量的儀表，其對于管道和安裝的基本的要求是保證液體介質的滿管狀態，配合滿管狀態的安裝要求是一定要將電磁流量計安裝在管路的低點或者管路的垂直段。對直管段要求是前5D后3D，這樣才能保證電磁流量計的使用和對精度的要求。

智能電磁流量計的結構主要包括以下幾個部件：轉換器、磁路系統、測量導管、電極、外殼、襯里和等部分組成，儀表就是通過這幾個部件完美的配合而成為一完整的測量系統。流量儀表看起來簡單，實際涉及到的東西并不簡單，我們要完全掌握這方面的知識那也并不容易事，因此作為一個儀表從業者，我們要從產品工作原理和組成結構循序漸時，一點一滴積累這方面知識，終當面對出現的各種問題和難題時，才會從容不迫地加以解決。以下則是本文對于電磁流量計各個組成部份的逐一介紹：



智能電磁流量計轉換器作用：此部件是流量儀表的核心部件，所以的數值都是由它來完成，由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號，它通過將信號處理轉換成我們需要瞬時和累積流量數據。智能電磁流量計主要部件介紹
　　
智能電磁流量計磁路系統作用：是產生均勻的直流或交流磁場。直流磁路用**磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之產蝗內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，**磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的。智能電磁流量計主要部件介紹
　　
智能電磁流量計測量導管作用：它是儀表的一個外圍部件，它的材質選擇也會對信號產生不同影響，是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。所以我們要根據不同介質，不同壓力，不同腐蝕性來選擇不同材質。
　　
智能電磁流量計電極作用：此部件由于直接與介質接觸，因此它的材質需要能滿足介質測量要求，通過無腐蝕性介質選擇不狙鋼材質，其它的腐蝕性介紹，我們需要來選擇鉭，HC，HB，鈦或鉑，電極是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度。
　　
智能電磁流量計襯里作用：襯里主要有四氟和橡膠2種，腐蝕性介質通常選擇四氟，襯里在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等。

智能電磁流量計的安裝時須注意接地環的作用：智能電磁流量計的感應信號電壓很小，容易受噪聲的影響，因此流量計必須良好接地，都配有接地環，其作用是通過與液體接觸，建立液體接地，并且保護內襯，只有這樣才能保證傳感器的基準電位、轉換器/放大器的基準電位都與被測液體電位相同，也與地電位相同，減少噪聲對測量結果的影響。智能電磁流量計一定要單獨接地，因為若與其他儀表或電氣裝置共同接地，接地線中的漏電流對測量信號將產生串模干擾，嚴重時流量計將無法工作。另外，接地點應遠離大型用電器，避免地電流串入流量計，造成干擾源。

其他須關注的環節：
在安裝過程中還應注意：焊接時千萬不可碰傷流量計里面的電極和橡膠襯里(電極一般為兩粒白色金屬點)，安裝流量計時，法蘭之間應加橡膠墊圈，以防漏水。陰雨天應避免室外接線。為了使現場使用的流量儀表獲得與實流校驗相同的精度，一定要滿足規定的流動條件。電磁流量計工作時要求上游流體均勻流動，下游配管件的擾動不會上溯影響測量值，即要求一定長度上下游直管段。本文由潤中儀表科技有限公司整理發布。
